Шта је кућиште ЛЕД цеви са двоструком ПЦБ Т12?

Кућиште ЛЕД цеви Т12 са двоструком ПЦБ-ом је спољна поликарбонатна цев у комбинацији са унутрашњим алуминијумским профилом који држи две ЛЕД плоче. ЈЕ-ово ЈЕ-34 кућиште користи цев пречника 38 мм, две ПЦБ позиције 10 × 1,0 мм и простор за унутрашњи драјвер висине до 16 мм. Може се конфигурисати за ИП20 или ИП65 конструкцију, са дужинама од 600 мм до 2400 мм или направљеном по мери.

То га чини кућиштем за монтажу ОЕМ цеви, а не комплетном ЛЕД лампом. Ваш тим и даље бира ЛЕД диоде, распоред ПЦБ-а, драјвер, ожичење, метод заптивања крајњег поклопца и коначну електричну конфигурацију. Кућиште даје тим одлукама дефинисану механичку полазну тачку.

Погледајте у целостиЛЕД Т12 пластична цев и алуминијумско кућиште са двоструким коломспецификација пре припреме захтева за узорак.

Шта укључује кућиште ЈЕ-34 Т12 за ОЕМ склоп цеви?

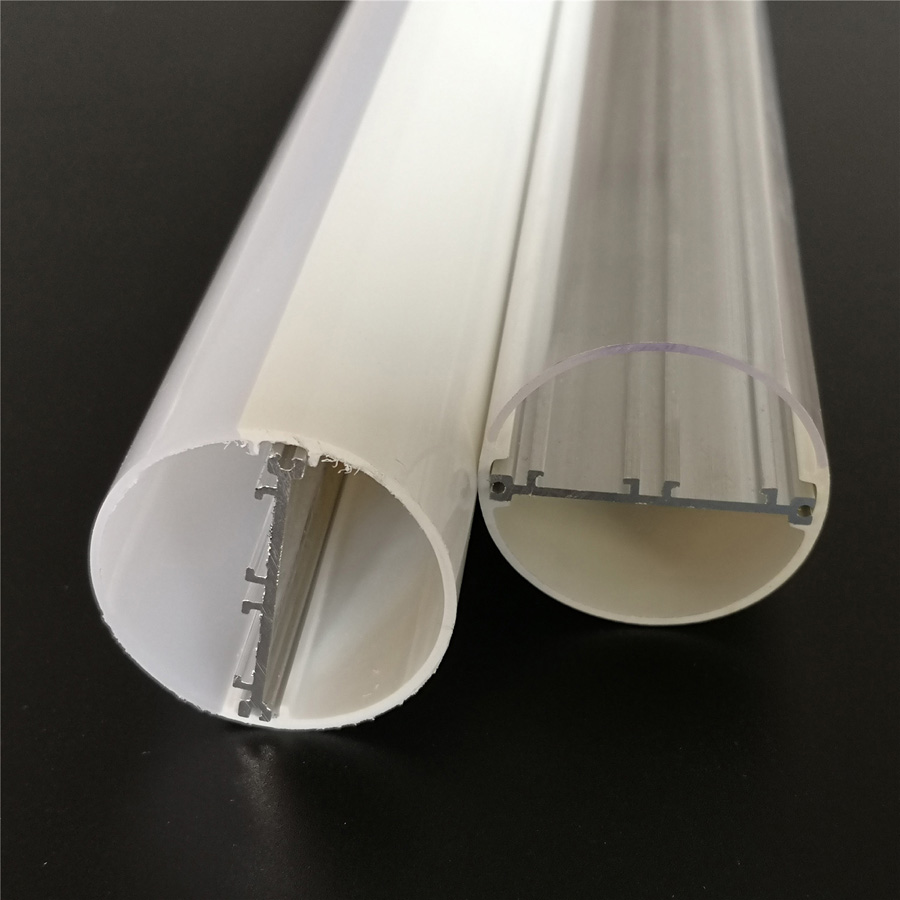

Кућиште ЛЕД цеви ЈЕ-34 Т12 укључује спољну цев од поликарбоната, унутрашњи 6063 алуминијумски профил, две позиције за монтажу ПЦБ-а, пластичне завршне поклопце и простор за унутрашњи драјвер. Спољашња цев може бити провидна или мат, а дебљина дифузора је наведена од 0,6 мм до 2,0 мм.

Стандардни пречник је 38 мм. Доступне дужине цеви су од 600 мм до 2400 мм, са прилагођеним дужинама доступним за квалификоване пројекте. Међутим, те димензије не треба третирати као комплетан механички цртеж. Седиште ПЦБ-а, захватање крајњег поклопца, усмеравање каблова и зазор драјвера и даље треба да се провере у односу на ваше стварне компоненте.

За ОЕМ купца, кључна ствар је да ЈЕ испоручује систем кућишта од екструдиране пластике и алуминијума за вашу монтажну линију. ЈЕ управља екструзионим линијама за пластику и алуминијум, израду калупа, тестирање, одобрење узорака и контролу квалитета масовне производње за пројекте ЛЕД профила.

Како два ПЦБ канала и унутрашњи алуминијумски профил проширују простор дизајна?

Два ПЦБ канала вам омогућавају да дистрибуирате ЛЕД диоде на две плоче уместо да намештате сваку ЛЕД диоду, везу драјвера и термални интерфејс на једну уску плочу. То ствара више простора за снагу лампе и одлуке о распореду, али не гарантује одређену снагу. Коначна граница зависи од типа ЛЕД-а, конструкције плоче, струје, избора драјвера, термичког тестирања и завршене монтаже.

Двострука 10 × 1,0 мм ПЦБ позиција, унутрашњи размак драјвера и термална подршка

Свака позиција ПЦБ-а је наведена на 10 × 1,0 мм. Уверите се да ширина и дебљина ваше плоче одговарају тим позицијама пре одобрења алата или узорка. Плоча која одговара номиналном каналу, али се помера током монтаже може створити неуједначено светло, притисак ожичења или лош контакт са алуминијумским профилом.

Унутрашњи простор за драјвер је наведен на висини до 16 мм. Измерите тело возача, изолацију, конекторе и све делове за растерећење натезања - не само ознаку возача. Зазор који изгледа прихватљиво на цртежу компоненте може нестати када се жице савијеју унутар цеви.

Алуминијумски профил пружа металну структуру испод ПЦБ-а и може помоћи да се топлота одвоји од плоча. То није замена за термичку валидацију. Тестирајте комплетну лампу са изабраним ЛЕД диодама, ПЦБ-ом, драјвером, завршним поклопцима и оријентацијом инсталације.

Зашто алуминијумски уметак 6063 помаже да се одвоји управљање топлотом од дифузије светлости

Алуминијумски уметак 6063 и поликарбонатна цев обављају различите послове. Алуминијумски профил подржава штампане плоче и нуди погоднији пут за пренос топлоте него само пластика. Поликарбонатна цев формира видљиво спољашње тело и дифузор, штитећи унутрашње делове док обликује изглед лампе.

Ово раздвајање је корисно у кућишту Т12 ЛЕД цеви са алуминијумским уметком јер се оптички поклопац може изабрати по изгледу и преносу без потребе да пластика носи целокупно механичко и топлотно оптерећење. Стварни термални резултати и даље зависе од контакта између ПЦБ-а и профила, притиска склопа, размака између ЛЕД диода, излаза драјвера и протока ваздуха око готове цеви.

Који ПЦБ, драјвер, дужина и оптички детаљи треба да буду одобрени пре узорковања?

Одобрети механички цртеж заједно са листом електричних и оптичких делова. Узорак кућишта је користан само ако представља склоп који планирате да произведете.

Потврдите размак ПЦБ-а, висину драјвера до 16 мм, дужину цеви, пристајање крајњег поклопца и размак ожичења

• ПЦБ одговара:Потврдите две позиције плоче 10 × 1,0 мм, размак ивице плоче и начин на који се плоче задржавају током монтаже.
• Пакет драјвера:Проверите комплетну висину драјвера у односу на расположиви простор до 16 мм, укључујући терминале, навлаке и жице.
• Дужина цеви:Изаберите дужину од 600 мм до 2400 мм или пошаљите потребну прилагођену дужину. Узмите у обзир завршне поклопце и употребну дужину унутрашњег склопа.
• Завршне капице:Одобрете димензије пластичног завршног поклопца, начин причвршћивања, излаз кабла и распоред заптивки или заптивки ако ће лампа користити ИП65 конструкцију.
• Ожичење:Потврдите где улазне жице улазе, како се окрећу унутар цеви и да ли се везе драјвера или ПЦБ-а могу саставити без прикљештења изолације.

Ове провере спречавају уобичајену грешку у узорковању: одобравање пречника цеви док се крајњи поклопац и интерфејс драјвера остављају нерешени.

Изаберите прозирни или мат поликарбонат на основу захтева за пренос, одсјај и изглед

ЈЕ наводи пропустљивост светлости изнад 95% за прозирне корице и изнад 85% за млечно беле корице. Прозирни поликарбонат чува више излаза, али лакше показује унутрашње ЛЕД тачке и може произвести видљивији одсјај. Млечни или мат поклопац омекшава изглед и боље сакрива компоненте, уз извесно смањење преноса.

Изаберите поклопац након што прегледате нагиб ЛЕД диода, потребну визуелну униформност, угао гледања и изглед мете. Наведене бројке преноса описују опцију поклопца; они не предвиђају испоручено светло из ваше комплетне лампе. Затражите одговарајући узорак дифузора ако је оптички изглед главни захтев.

Када је ИП20 конструкција погодна, а када је потребно заптивање ИП65?

ИП20 је генерално погодан за суве унутрашње инсталације где је цев заштићена од воде и кућиште не захтева заптивну конструкцију. То је практичан избор за многе унутрашње уређаје, али коначна примена и даље одређује да ли је отворени или незаптивени распоред прихватљив.

Користите опцију конструкције ИП65 када готови уређај може наићи на прашину или млаз воде и пројекат захтева тај ниво заштите кућишта. Само кућиште не утврђује коначну ИП рејтинг. Заптивке, завршне капице, улази за каблове, постављање драјвера, толеранције монтаже и инспекција производње утичу на резултат. Потврдите потребну методу тестирања и дајте на процену завршене лампе уместо да претпоставите да ИП65 кућиште аутоматски чини ИП65 целокупну лампу.

Да ли ЈЕ испоручује комплетну ЛЕД цев или кућиште за вашу монтажу?

ЈЕ испоручује систем кућишта ЛЕД цеви за ОЕМ и ОДМ монтажу, а не готову, електрично сертификовану цев осим ако посебан пројектни уговор не дефинише те додатне услуге. Ви обезбеђујете или одобравате ЛЕД плоче, драјвер, ожичење и коначну конфигурацију лампе.

Тај аранжман одговара произвођачима расвете којима је потребно кућиште Т12 пластичне ЛЕД цеви са алуминијумским уметком и желе контролу над електроником. Можда неће одговарати купцу који тражи замјенску лампу спремну за уградњу, потпуно састављену. Појасните обим испоруке, одговорност за тестирање, обележавање и регулаторне захтеве пре него што наручите производну наруџбу.

За прилагођене захтеве за склапање, прегледајтеприлагођени детаљи кућишта Т12 ЛЕД цевиса инжењерским тимом ЈЕ.

Како амерички ОЕМ купци треба да пређу са прегледа цртежа на узорке и производњу?

Пошаљите ЈЕ дужину цеви, цртеже ПЦБ-а, димензије драјвера, план излаза жице, захтеве за крајње капе, оптичке преференције и потребну ИП конструкцију. Укључите окружење инсталације и циљни процес састављања. Ако две плоче користе различите ЛЕД распореде или служе различитим оптичким зонама, то јасно покажите на цртежу.

ЈЕ тада може да прегледа захтеве за екструзију и алате, припреми узорке и потврди механичке интерфејсе пре масовне производње. Користите узорак да проверите пристајање плоче, зазор драјвера, постављање жице, изглед дифузора, задржавање крајњег поклопца и — где је применљиво — процес заптивања за верзију ИП65.

Почните саЈЕ-34 Т12 дупло ПЦБ кућиштестраницу, а затим контактирајте ЈЕ са својим цртежима и циљном количином. Што су ти пројектни инпути раније фиксирани, мања је вероватноћа да одлука о јефтином становању касније постане скупа промена монтаже.
