Како конструисати ЛЕД кућишта за шинска окружења са високим вибрацијама

Возни парк је непријатељско окружење за електронику. Сваки пут када воз удари у скретницу, високофреквентна кинетичка енергија путује од обртних постоља навише кроз шасију и директно у плафонске плоче. Када се транзитне власти жале на треперење светла у кабини или мртве надземне лампе, проблем ретко представља сам ЛЕД чип. Квар готово увек долази до механичког кућишта.

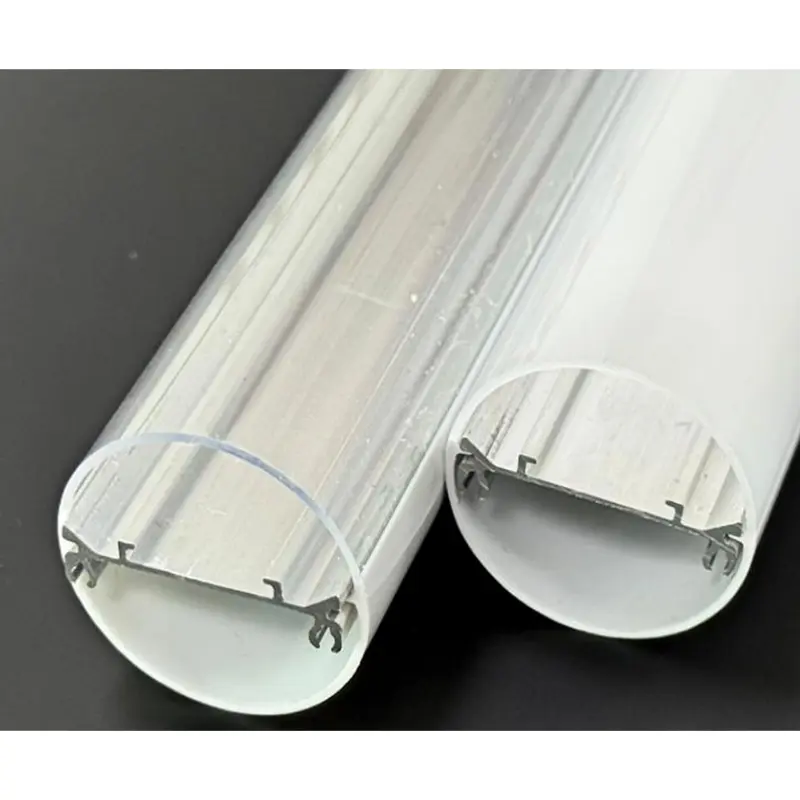

АнКућиште светла за ЛЕД шину возиланије само декоративни поклопац. То је структурални амортизер, систем управљања топлотом и примарна баријера за животну сигурност. Ако дизајн екструзије не узме у обзир хармонијску резонанцију, термичку експанзију или транзитне пожарне кодове, систем осветљења ће отказати много пре свог номиналног века трајања. Дизајнирање за ово окружење захтева напуштање стандардних претпоставки комерцијалног осветљења и пројектовање посебно за константно, насилно кретање.

Дијагностиковање механичких и термичких кварова у осветљењу возног парка

Да бисте дизајнирали боље кућиште, прво морате да разумете тачно како се тренутни дизајн квари на терену. Окружење на железници излаже расветне уређаје мешавини физичког удара, екстремних температурних промена и ограниченог ваздушног простора. Када је кућиште лоше пројектовано, симптоми се обично јављају у три различита начина квара.

Микро-пукотине у лемљеним спојевима
Најчешћи узрок треперења светла у возу је механички замор. Када се алуминијумска ЛЕД екструзија чврсто монтира на вибрирајућу плафонску плочу без одговарајућег пригушења, кућиште преноси ту кинетичку енергију директно на унутрашњу ПЦБ. Стално савијање узрокује микро-пукотине у лемним спојевима који повезују диоде са плочом. Купци често криве произвођача ПЦБ-а, али основни узрок је кућиште којем недостаје унутрашња изолација од удара за ЛЕД лежиште.

Избијање поликарбоната и избацивање дифузора
Возови пролазе кроз тешке термалне циклусе. Путнички аутомобил паркиран у жељезничком колодвору преко ноћи могао би пасти испод нуле, а затим се брзо загријати када се укључе системи ХВАЦ и расвјете. Алуминијум и пластика се шире различитим брзинама. Ако су механичке толеранције између алуминијумске основе и пластичног дифузора сувише чврсте, топлотно ширење ствара огроман стрес. Ово узрокује „лудовање“—мрежу микроскопских пукотина у поликарбонату—или још горе, узрокује да се дифузор закопча и искочи из колосијека током изненадног кочења.

ИП65 Сет компресије заптивки
Вагони метроа захтевају агресивне режиме чишћења, који често укључују прање под високим притиском. Да би ово преживело, кућиште ЛЕД транзитног светла отпорног на вибрације треба поуздану оцену ИП65. Међутим, сталне вибрације узрокују да се инфериорни материјали заптивки спљоште током времена, што је феномен познат као скуп компресије. Када заптивка изгуби меморију, влага и хемикалије за чишћење заобилазе кућиште, стварајући кратки спој на електричним компонентама.

Критеријуми за избор материјала за усклађеност са ЕН45545 и пригушење вибрација

Одређивање материјала за шинско осветљење захтева балансирање структуралне крутости са строгим мандатима безбедности путника. Не можете једноставно користити комерцијалне екструзије које су доступне. Свака компонента мора да прође строге шинске стандарде, пре свега ЕН45545, који регулише понашање при пожару и материјале у железничким возилима.

Основни профил: 6063-Т5 алуминијум
За главну структурну екструзију, 6063-Т5 алуминијум је индустријски стандард. Т5 темперамент пружа тачне механичке особине потребне за екструзију алуминијумске ЛЕД диоде за возна средства: довољно је крут да се протеже по дужини плафона вагона без савијања, али довољно дуктилан да издржи нискофреквентне вибрације без ломљења. Оно што је најважније, 6063 алуминијум нуди одличну топлотну проводљивост, делујући као високо ефикасан хладњак за ЛЕД траке са високим излазом.

Дифузор: поликарбонат отпоран на пламен (ПЦ)
Када је у питању оптички поклопац, стандардни ПММА (акрил) је превише крт за примену на шинама. Јак удар ће га разбити, стварајући опасне крхотине. Стандардни АБС је јефтин, али не испуњава захтеве за дим и токсичност прописаних кодексима за пожар у транзиту.

Морате навести рачунар отпоран на пламен (поликарбонат). ПЦ може да издржи директне ударе без разбијања, што га чини идеалним за јавни превоз са великим прометом. Што је још важније, прилагођене формулације рачунара могу да задовоље захтеве ЕН45545 нивоа опасности 3 (ХЛ3). То значи да у случају пожара у кабини, кућиште неће ширити пламен, а дим који се емитује ће остати испод строгих прагова токсичности који су потребни да би се осигурала безбедна евакуација путника.

Заптивање и завршни поклопци
Избегавајте стандардни ПВЦ или јефтину гуму за заптивке на поклопцима. ЕПДМ или силикон високог квалитета је обавезан. Ови материјали су отпорни на екстремне температуре и УВ деградацију док задржавају свој одбој компресије, осигуравајући да ИП65 кућиште ЛЕД уређаја за шинска возила остаје водонепропусно након година свакодневних вибрација.

Провера дисипације топлоте са термалном симулацијом вођеном вештачком интелигенцијом

Топлота је непријатељ дуговечности ЛЕД-а. У комерцијалној канцеларији, ЛЕД лампа преноси топлоту у отворени амбијентални ваздух. У возу велике брзине, кућиште осветљења је често увучено у изоловану плафонску плочу директно испод масивног ХВАЦ канала који ствара топлоту. Температура околине која окружује уређај је већ повишена, драстично смањујући делта-Т (разлику температуре) потребну за ефикасно хлађење.

Пре сечења скупих алата за нови профил екструзије, термичко управљање мора бити дигитално валидирано. Модерни инжењерски радни токови сада користе софтвер за термичку симулацију уз помоћ вештачке интелигенције да би тачно моделирали како се топлота креће кроз кућиште у скученом простору.

Симулација моделира термални пут од ЛЕД диоде, преко термалне пасте, до ПЦБ-а и ван кроз 6063-Т5 алуминијумска ребра. Решачи вођени вештачком интелигенцијом могу брзо да понављају стотине геометрија пераја — прилагођавајући дебљину, размак и угао хладњака — да би пронашли тачну конфигурацију која максимизира површину без додавања непотребне тежине. Тежина је критична метрика у дизајну шинских возила; тешка кућишта повећавају укупну масу воза, повећавајући потрошњу енергије. Дигитално потврђујући дисипацију топлоте, инжењери могу дизајнирати кућиште ЛЕД шине за термичко управљање које одржава температуру диодног споја испод 80°Ц док минимизира масу алуминијумског профила.

Дизајн за производност (ДФМ) у прилагођеним алуминијумским и поликарбонатним профилима

Чак и најоптимизованији ЦАД модел је бескористан ако се не може поуздано произвести у великом обиму. Екструдирање алуминијума и пластике захтева прецизну контролу над протоком материјала, брзинама хлађења и трењем калупа. Донггуан Јинен Лигхтинг Тецхнологи (ЈЕ) управља са 20 пластичних и 5 алуминијумских екструзионих линија, пружајући ДФМ подршку за хватање структуралних недостатака пре фазе израде алата.

Када је инжењеринг априлагођено ЛЕД кућиште за шинско возило, пратите ове специфичне ДФМ радње:

1. Уравнотежите дебљину зида:Уверите се да попречни пресек вашег алуминијумског профила има уједначену дебљину зида. Дебели делови се хладе спорије од танких. Ако тешка прирубница за монтажу стоји поред танког ребра хладњака, неравномерно хлађење ће проузроковати да се профил искриви или уврне док излази из калупа за екструзију. Држите прелазе дебљине постепеним.
2. Дизајнирајте великодушне толеранције за причвршћивање за рачунар:Поликарбонат се скупља док се хлади. Приликом пројектовања спојних шина где ПЦ дифузор шкљоцне у алуминијумску основу, израчунајте коефицијенте топлотног ширења за оба материјала. Оставите прецизан размак за проширење. Ако је приањање превише чврсто, рачунар ће се нагнути ка споља када се воз загреје.
3. Инжењерски канали дубоког заптивача:Степен ИП65 захтева више од обичне компресије комада силикона. Дизајнирајте наменски канал за задржавање у облику слова У у алуминијумску екструзију. Зидови канала морају бити довољно дубоки да механички закључају заптивку на месту тако да се не може котрљати или померати под бочним вибрацијама.
4. Смањите шупљине у пластичним профилима:Шупљи профили у пластичним екструзијама захтевају сложене, скупе калупе са унутрашњим трном. Где је могуће, дизајнирајте поклопац рачунара као једнозидни профил са носећим ребрима, а не као затворени цевасти део. Ово смањује трошкове алата и убрзава производњу на линији за екструзију.

Усклађивање ОЕМ могућности екструзије са америчким стандардима транзитне набавке

Довођење расвете за шину на америчко тржиште захтева кретање кроз сложену мрежу спецификација набавке, од локализованих смерница о слободној трговини до строгих безбедносних сертификата. Америчке транзитне власти процењују понуде на основу дугорочне поузданости и усклађености, што пребацује велику одговорност на произвођача расвете и, самим тим, на њихове добављаче компоненти.

Набавка стандардних комерцијалних екструзија ће довести до квара током фаза испитивања удара, вибрација и пожара. Потребан вам је ОЕМ партнер чија је производна линија већ усклађена са захтевима за транзит. ЈЕ снабдева ОЕМ произвођаче светла широм света, нудећи и јавне калупе за стандардне апликације и приватне калупе за власничке, високоспецифичне дизајне.

Партнерством са произвођачем који инхерентно разуме толеранције потребне за 6063-Т5 алуминијум и поликарбонат усклађен са ЕН45545, елиминишете фазу покушаја и грешке у развоју производа. Добијате кућишта која се чврсто спајају, чврсто затварају и преживљавају немилосрдну механичку злоупотребу железничког окружења. За техничке спецификације прилагођених профила или за преглед постојећих калупа спремних за транспорт, процените доказаноОЕМ произвођач кућишта осветљења метроакоји може да пружи прецизну механичку основу коју захтева ваш следећи транзитни пројекат.
