Г5 ожичење крајњег поклопца

Прво, разјасните: шта тачно мислите под "жицом"?

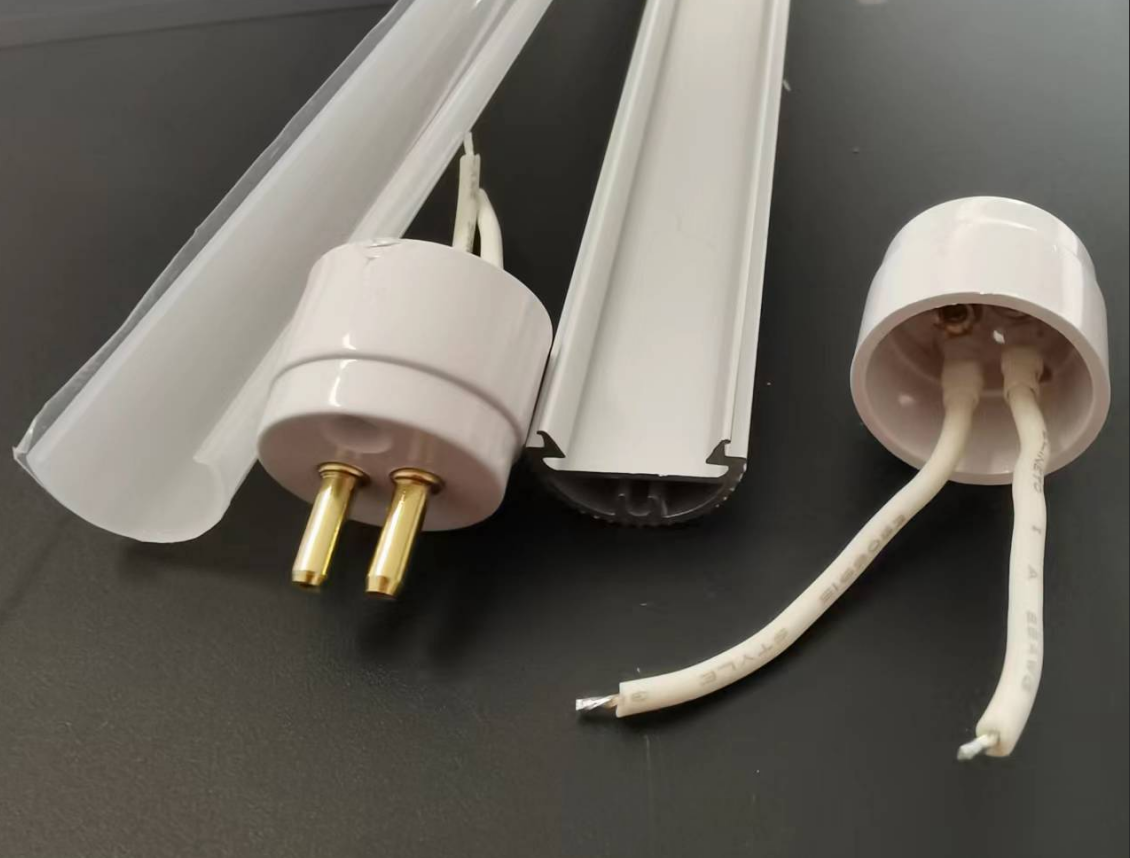

У процесу производње Т5 и Г5 ЛЕД цеви, „једножилни/вишежични/бежични“ обично се односи на број жица које воде од крајњег поклопца, а не на метод напајања саме цеви (једнострано/двострано напајање). Ова два концепта се лако бркају.

• Једножични:Крајњи поклопац води само једну жицу, обично жицу под напоном (Л) или неутралну жицу (Н).
• Вишежични (двоструки):Крајњи поклопац води две жице, обично једну жицу под напоном и једну неутралну жицу.
• бежични:Сам крајњи поклопац не изводи жице; постоје само два Г5 пина.

Једном када се ово разјасни, следећа комбинациона логика је лако разумљива.

Комбинација 1: Једнокрака једножична + једнокрака бежична → Једнокрака цев са напајањем

Ово је најчешћа конфигурација за Т5 интегрисане ЛЕД цеви на тржишту.

Начин повезивања:Напајање се врши само са једножичног краја. Ова појединачна жица се повезује на жицу под напоном или на неутралну жицу, док је друга жица (под напоном или неутрална) директно повезана на пин на другом крају преко унутрашњег кола цеви лампе. На бежичном крају, један пин је одговоран за механичку фиксацију и проводљивост, док други пин може бити неповезан или интерно кратко спојен.

Међутим, постоји критичан производни детаљ: размак иглица држача лампе Т5 Г5 је само 5 мм. Када се један крај напаја, две игле су веома близу једна другој, а неправилно унутрашње ожичење може лако изазвати кратак спој. Стога је распоред изолације и ожичења унутар једножилног завршног поклопца кључни показатељ умеће израде крајњег поклопца.

Сценарији примене:Канцеларијско осветљење, светла за полице супермаркета, светла за ормаре, светла за витрине. Ове врсте сијалица обично користе интегрисани држач, који захтева само један улаз за напајање, што поједностављује инсталацију, а крајњим корисницима није потребно никакво електрично знање.

Комбинација два: по једна жица са сваког краја → цев за лампу са двоструким напајањем

Ова метода је уобичајена у пројектима инжењерске реновације.

Начин повезивања:Извуците жицу од поклопца лампе на оба краја цеви лампе. Повежите један крај са жицом под напоном (Л), а други крај са неутралном жицом (Н). Струја тече са једног краја и излази са другог. Две игле Г5 унутар поклопца лампе су кратко спојене, формирајући једну електроду.

Зашто је двоструко напајање пожељније у инжењерингу?Када се накнадно уграђују стари држачи флуоресцентних лампи, оригинални Г5 држачи су обично повезани паралелно, што значи да су два игла изнутра кратко спојена. Двоструке лампе се могу директно прилагодити овом типу држача без потребе замене непаралелним држачем. Ако је једнострука лампа уграђена у паралелни држач, доћи ће до кратког споја одмах по укључивању. Ово се догодило у инжењерској заједници Хонг Конга; неки су чак и спалили пластично кућиште старог држача.

Производне мере предострожности:Оба краја поклопца лампе са два краја треба да имају изводе, али боје жица морају бити јасно видљиве (нпр., један крај означен Л, други Н) како би се избегло обрнуто ожичење током инсталације. Штавише, унутрашње ожичење флуоресцентне лампе са два краја мора да обезбеди да нема електричне везе између два краја; у супротном, лампа ће доћи до кратког споја.

Сценарији примене:Фабричке радионице, паркинги, складишта, логистички центри. Ове локације често захтевају накнадну уградњу старих држача флуоресцентних сијалица, а решења за напајање са два краја нуде бољу компатибилност.

Комбинација 3: Један крај са жицом под напоном (двоструки) + један крај са бежичном завршном капом → Побољшано једнострано напајање

Ова комбинација је побољшана верзија једностраног напајања, погодна за сценарије са вишим захтевима за безбедност и поузданост.

Начин повезивања:Крајњи поклопац за напајање изводи жице под напоном и неутралне жице, директно се повезујући на напајање драјвера или наизменичну струју. Бежични крај се користи само за механичку подршку и везу са струјним колом и не управља улазом струје.

Разлика од једножичног решења са једним крајем:У једножилном решењу са једним крајем, унутрашње ожичење цеви лампе захтева дизајн „једна жица улази, а друга жица која се интерно повезује са другим крајем“, што унутрашње ожичење чини релативно сложеним. Насупрот томе, у решењу са једноструким крајевима са две жице, и жице под напоном и неутралне жице се уводе кроз исти крајњи поклопац, чиме се постиже директнији дизајн унутрашњег кола, смањујући потенцијалне тачке квара и побољшавајући безбедност.

Предности производње:За произвођаче интегрисаних Т5 цеви за лампе, ова метода нуди већу ефикасност монтаже него коришћење једностраних завршних капица. Пошто су сви каблови за напајање концентрисани на једном крају, нема потребе за унакрсним ожичењем унутар цеви лампе, чиме се смањује ризик од унутрашњих кратких спојева.

Пријаве:Медицинско осветљење, образовно осветљење, врхунски комерцијални дисплеји.
