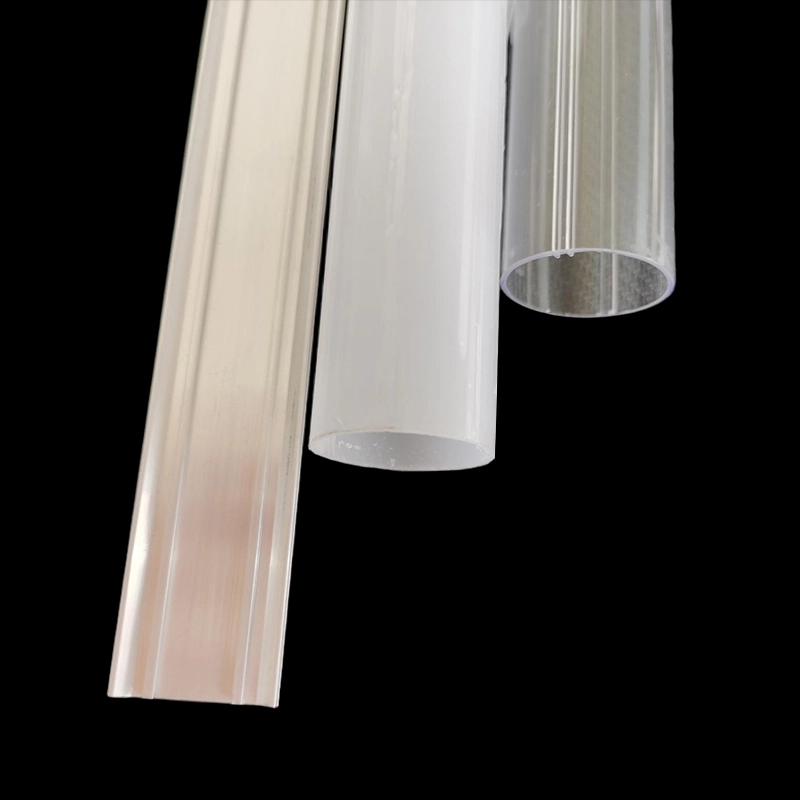

Т8 двострано кућиште ЛЕД цеви за ОЕМ линеарно осветљење

ЈЕ'сТ8 двострано кућиште ЛЕД цевије празна платформа кућишта за ОЕМ пројекте линеарног осветљења. Потврђена конфигурација има спољашњи пречник од 26 мм, две ПЦБ позиције 12 × 1 мм, унутрашњи алуминијумски профил 6063, кућиште од прозирног или мат поликарбоната, пластичне завршне поклопце и распоред екстерног драјвера. Стандардне или прилагођене дужине су доступне од 600 мм до 2400 мм, са ИП20 и ИП65 конфигурацијама.

Кључна реч јестановање. Овај производ не постаје радна лампа док се ЛЕД диоде, склопови ПЦБ-а, ожичење, драјвер, крајњи завршетак и сви потребни заптивачи не изаберу и интегришу. Купци би стога требало да га процене на основу контролисаног цртежа и састављеног узорка - не само из имена Т8. Прегледајте тренутниТ8 двострано светлеће кућиштепре него што пошаљете ПЦБ и захтеве пројекта у ЈЕ.

Производ је празно ОЕМ кућиште, а не готова Т8 лампа или флуоресцентна замена

„Т8“ идентификује општи формат цеви, али не успоставља електричну или механичку компатибилност са постојећим флуоресцентним уређајем. Кућиште од 26 мм може изгледати познато док користи потпуно различите плоче, ожичење, завршне поклопце, детаље за монтажу и архитектуру напајања.

Немојте претпостављати да прихвата конвенционалну флуоресцентну пригушницу, да одговара држачу лампе Г13, да укључује игле за напајање или да може заменити инсталирану лампу један за један. Ниједан од тих детаља није потврђен пречником кућишта. Ако је потребна компатибилност са накнадном уградњом, ставите основну геометрију, распоред пинова, укупну дужину лампе, електрични улаз, начин ожичења и интерфејс уређаја на цртежу за одобрење.

Ова разлика такође утиче на куповину. Спецификација кућишта идентификује пакет за екструзију и кућиште. Он сам по себи не дефинише ЛЕД количину, температуру боје, излаз светлости, оптичку дистрибуцију, снагу, понашање возача, затамњење, заштиту од пренапона, радну температуру или радни век. То су одлуке о готовим светиљкама које контролише купчев дизајн компоненти и програм квалификације.

Попречни пресек двостраног склопа кућишта Т8

Склоп комбинује округло поликарбонатно тело са унутрашњим алуминијумским профилом. Унутар тог попречног пресека налазе се две ПЦБ позиције, свака идентификована као 12 × 1 мм. Овај аранжман даје ОЕМ дизајнеру две локације за монтажу ЛЕД плоча унутар једне цевне коверте од 26 мм.

Алуминијумски уметак обезбеђује дефинисану унутрашњу структуру за локације ПЦБ-а. Такође може да учествује у преносу топлоте са плоча, али термичке перформансе се не могу закључити само из назива легуре или профила. ЛЕД оптерећење, конструкција плоче, материјал термичког интерфејса, квалитет контакта, губици драјвера, температура околине, оријентација цеви и проток ваздуха утичу на радну температуру. Одобрети термички дизајн са постављеним предвиђеним ЛЕД плочама.

Како упарене ПЦБ позиције подржавају два светлећа лица

Две позиције ПЦБ-а омогућавају да се ЛЕД диоде распореде према двема странама цеви уместо да се ослањају на једну плочу да осветле цео обим. То може одговарати двосмерном линеарном осветљењу, висећим светиљкама, осветљењу дисплеја, транзитним ентеријерима и другим инсталацијама где је светлост потребна у више од једног смера.

Екструзија не гарантује одређени угао снопа или једнаку поделу светлости 50/50. Стварна дистрибуција зависи од оријентације ПЦБ позиција, ЛЕД пакета, размака диода, ширине плоче, удаљености до поликарбоната, завршне обраде дифузора, унутрашње препреке и оближњих површина светиљке. Цлеар ПЦ има тенденцију да сачува ЛЕД дефиницију и излазни правац; мат ПЦ ефикасније меша светлост, али може да смањи видљиви интензитет и омекша контролу снопа.

Пре израде алата или одобрења производње, прегледајте осветљени узорак са обе стране. Потражите ЛЕД слике, тамне траке у близини алуминијумског уметка, варијације боја, крајње сенке и разлике у осветљености између два лица. Фотометријско испитивање спада на ниво готових светиљки јер празно кућиште не садржи извор светлости.

Потврдите испоручене компоненте кућишта у односу на ЛЕД диоде које је одредио купац, склопове ПЦБ-а, ожичење, драјвер и заптивке

Понуда кућишта треба да одвоји делове које је испоручио ЈЕ од електричних компоненти које је испоручио купац. На основу објављеног описа производа, кућиште може да садржи унутрашњи 6063 алуминијумски профил, прозирни или мат поликарбонат и пластичне завршне поклопце. Архитектура користи екстерни драјвер. Тачан садржај паковања, стил завршног поклопца, хардвер, заптивке, делови за увођење каблова и услуге монтаже и даље треба да буду наведени ред по ред у понуди.

Купац обично треба да дефинише ЛЕД плоче, ЛЕД диоде, ожичење, конекторе, материјал термичког интерфејса, драјвер, метод уземљења где је применљиво и завршне електричне закључке. За ИП65 мету, одговорност за заптивке, заптиваче, уводнице каблова, заптивање крајњег поклопца и процес монтаже мора бити посебно јасна. Комплет делова који подржава ИП65 није аутоматски ИП65 светиљка након неконтролисане монтаже на терену.

Матрица спецификација за преглед цртежа и компоненти

Користите следећу матрицу као полазну тачку за преглед цртежа. Објављене вредности идентификују доступну конфигурацију производа; они не замењују толеранције специфичне за пројекат, проверу уклапања или регулаторни преглед.

Фиксна геометрија: пречник 26 мм и два положаја штампане плоче 12 × 1 мм, са уклапањем и толеранцијама одобреним на цртежу

Пречник 26 мм и упарени положаји ПЦБ-а 12 × 1 мм су основна геометрија, али номиналне димензије нису довољне за ослобађање. Плоча дизајнирана на истој номиналној ширини као и њен прорез може се везати ако се толеранције израде, екструзије, лука, премаза и монтаже слажу у погрешном смеру. Лабав прилегање ствара другачији проблем: померање плоче, недоследан термички контакт или видљиво неусклађеност иза дифузора.

Пошаљите ЈЕ стварни нацрт ПЦБ-а уместо да само пишете „плоча од 12 мм“ у РФК. Укључите дебљину ПЦБ-а, завршну обраду ивица, маску за лемљење или накупљање премаза у близини подручја уметања, зоне за задржавање компоненти, избочине конектора и предвиђени правац уметања. Одобрени цртеж треба да идентификује димензије које су критичне за уклапање и да наведе како ће те димензије бити прегледане.

Конструкција и опције: унутрашњи алуминијумски профил 6063, провидни или мат поликарбонат, пластични завршни поклопци, спољни драјвер и дужине 600–2400 мм

6063 се обично користи за екструдиране алуминијумске профиле јер се може формирати у контролисане попречне пресеке и прихвата уобичајене процесе завршне обраде. Ипак, „6063 алуминијум“ није потпуна термичка или механичка спецификација. Ако су темперамент, површинска обрада, проводљивост, изглед или корозивно понашање важни за пројекат, додајте захтев на цртеж и затражите потврду.

Дужина се такође мења више од набавне цене. Дуга кућишта су осетљивија на равност, оштећења приликом руковања, уметање ПЦБ-а, приступ ожичењу и дизајн паковања. Потврдите да ли се ваша наведена дужина односи на исечену екструзију, поликарбонатно тело или целокупну склопљену јединицу укључујући завршне поклопце. ЈЕ наводи стандардне икућиште Т8 ЛЕД цеви прилагођене дужинеопције од 600 мм до 2400 мм; цитат треба да идентификује тачну готову дужину и толеранцију.

Избори конфигурације за јасан или замагљен рачунар, завршетак крајњег поклопца и избор конфигурације ИП20 или ИП65

Изаберите прозирни поликарбонат када су видљивост ЛЕД диода, усмерени излаз или изглед унутрашњих плоча прихватљиви. Може открити размак диода, ожичење, спојеве и мале грешке у поравнању, тако да унутрашња конструкција мора бити визуелно чиста. Изаберите мат рачунар када вам је потребно боље визуелно мешање и мање директног ЛЕД сликања. Замрзавање није замена за адекватан размак између ЛЕД диода или оптичко тестирање, а његов утицај на трансмисију треба проценити са мотором стварног светла.

Завршне капице често постају занемарени интерфејс. Они одређују како се цев затвара, како жице напуштају кућиште и како се склоп повезује са околном светиљком. Не треба претпоставити да пластични завршни поклопац обезбеђује стандардизовану флуоресцентну основу или водоотпорну заптивку. Ставите методу задржавања, отвор кабла, распоред конектора, ознаку поларитета, растерећење напрезања и захтеве за приступ сервису на цртежу.

ИП20 је прикладан само тамо где завршени дизајн не захтева заштиту од продирања воде. Опција ИП65 је намењена за конфигурацију отпорну на прашину и водени млаз, али се оцена примењује тек након што су комплетан систем кућишта и метода монтаже дефинисани и тестирани. Завршни спојеви, улази за каблове, компресија заптивки, резане површине и производна израда могу изазвати цурење.

Питајте како је цитираноИП20 или ИП65 Т8 конфигурација кућиштаразликује се по компонентама и монтажи. Ако ЈЕ испоручује лабаве делове за вашу фабрику за склапање, договорите се о материјалима за заптивање, локацији заптивача, условима очвршћавања где је релевантно, методу уметања поклопца или причвршћивања и тесту уласка готовог производа. Немојте штампати тврдњу о ИП само на основу несастављеног узорка кућишта.

Границе примене за транзитне, комерцијалне, архитектонске и заштићене спољне светиљке

Двострани формат може да подржи унутрашњост шинских возила, станице, комерцијално осветљење, гараже, школе, фабрике и друге линеарне инсталације. Ове употребе не деле један стандард квалификације, тако да назив апликације никада не би требало да представља инжењерске захтеве.

Осветљење шинских возила може захтевати провере специфичне за пројекат за вибрације, ударе, понашање пламена и дима, електричну безбедност, електромагнетну компатибилност, следљивост материјала и безбедно задржавање. Геометрија кућишта од 26 мм не доказује усклађеност ни са једним од ових захтева. Дајте ЈЕ потребну листу тестова или материјала-документа пре узорковања, тако да недоступни докази буду откривени раније, а не током подношења купца.

За комерцијалне и архитектонске светиљке, купци обично морају да се фокусирају на изглед, дистрибуцију светлости, интеграцију монтаже, приступ возачу, грејање, чишћење и одржавање. Замрзнути рачунар може да сакрије појединачне ЛЕД диоде, али дуга светлећа линија и даље може да покаже тамне зоне на спојевима плоче или завршним поклопцима. Направите узорак пуне дужине ако је непрекидан изглед важан; кратак пресек неће открити сваки производни проблем.

Гараже, фабрике и заштићене локације на отвореном додају прашину, влагу, поступке чишћења, температурне варијације и могућу изложеност хемикалијама. ИП65 адресира улазак под дефинисаним условима испитивања, а не УВ отпорност, хемијску компатибилност, кондензацију, отпорност на ударе или неограничено излагање на отвореном. Та својства морају бити посебно специфицирана и верификована. Ако ће цев бити смештена унутар друге затворене светиљке, такође размотрите заробљену топлоту и да ли спољни драјвер остаје доступан.

Докази о одобрењу: цртежи, инспекција узорака, методе испитивања, материјална документација и подршка за подношење УЛ или ЕТЛ без захтева за издавање стамбених сертификата

Веродостојан пакет одобрења почиње са контролисаним цртежом попречног пресека и монтажним цртежом. Требало би да приказују пречник од 26 мм, положаје ПЦБ-а, кључне интерфејсе, облачиће материјала, детаље завршне капице, дефиницију дужине и статус ревизије. Димензије које утичу на уметање ПЦБ-а, постављање поклопца, монтажу или заптивање заслужују изричите толеранције, а не општу напомену.

Инспекција узорка треба да обухвати димензије и практичну монтажу. Уметните стварне ПЦБ-е, усмерите предвиђене жице, поставите завршне поклопце и проверите комплетну дужину на лук, увијање, гребање, варијације у боји, празнине на поклопцима и померање плоче. Затим управљајте предвиђеним ЛЕД и драјверским системом у репрезентативним условима да бисте проценили температуру и оптички изглед.

Методе испитивања морају бити договорене пре него што се резултати упореде. За дизајн ИП65, идентификујте да ли се тестирање примењује на ЈЕ-ов састављени узорак или на вашу готову светиљку, укључујући улаз за кабл и ожичење. Документи о материјалу могу укључивати декларације, листове са подацима или извештаје о испитивању, али њихова доступност и релевантност морају бити потврђени за тачну смолу, спецификацију алуминијума, боју и конфигурацију производње која се купује.

Подршку за подношење УЛ или ЕТЛ треба третирати као координацију докумената, а не као општу тврдњу о сертификацији. Запис материјала, датотека компоненте или декларација добављача не стављају празно кућиште—или готову лампу—на УЛ листу или ЕТЛ листу. Коначну конструкцију, електричне компоненте, температуре, размаке, ожичење, кућиште и предвиђену употребу може прегледати изабрано сертификационо тело.

Реците ЈЕ који пут и документе подношења захтева ваша лабораторија или партнер за сертификацију. ЈЕ тада може потврдити шта је доступно за предложене материјале и конфигурацију. Ако је посебно препознавање, листа, класификација запаљивости, број датотеке или извештај о испитивању обавезни, прибавите и проверите те доказе пре него што одобрите поруџбину. Никада немојте то закључити из логотипа, генеричке породице материјала или претходног пројекта.

Од прегледа цртежа до одобрења узорка и понуде за производњу

Кина нуди капацитет дубоког истискивања, али сама локација фабрике вам мало говори о контроли цртања, уклапању компоненти или поновљивости. ЈЕ производи алуминијумске и пластичне екструзије за ЛЕД осветљење, укључујући кућишта за цеви, ЛЕД профиле, ПЦ цеви, завршне поклопце и кућишта са троструким отпором. За овај пројекат, корисни докази су одговарајући процес цртања, репрезентативни узорак, дефинисан план инспекције и понуда која јасно чини границу снабдевања.

Радни ток прилагођавања: ревизија цртежа, повратне информације ДФМ-а, избор калупа, верификација узорка и контрола квалитета производње

Почните са апликацијом, а не са лабавим захтевом за „Т8 кућиште“. Пошаљите ПЦБ датотеке, укупну дужину циља, оптичке преференције, крајњи завршетак, циљ улаза, интерфејс за монтирање и обавезне документе. ЈЕ може да упореди те улазне податке са постојећим јавним калупом или да утврди да ли су потребни приватни калуп и прилагођено екструдирање.

Током ревизије цртежа, решите зазор плоче, захватање крајњег поклопца, постављање жице, области за задржавање компоненти, површине за заптивање и видљиве козметичке зоне. Повратне информације ДФМ-а треба да идентификују димензије које је тешко држати или прегледати и сваку промену која утиче на алат, монтажу или цену. Прилагођени профил може да реши проблем са правим интерфејсом, али такође додаје одобрење алата и закључава пројекат за нови пресек. Немојте наручивати приватне алате само да бисте избегли прилагођавање некритичне ивице ПЦБ-а.

Узорак треба да представља договорени материјал, завршну обраду дифузора, алуминијумски попречни пресек, дизајн крајњег поклопца и дужину довољно блиско да се тестирају стварни ризици. Забележите свако прихваћено одступање. Када узорак прође проверу димензија, монтаже, оптичке, термичке и применљиве улазне провере, замрзните ревизију цртежа која се користи за производну понуду.

Контрола квалитета производње треба да буде везана за уочљиве захтеве: идентитет материјала, критичне димензије попречног пресека, дужина реза, равност где је наведено, стање површине, изглед дифузора, пристајање крајњег поклопца, уметање ПЦБ-а и заштита амбалаже. За затворене склопове, дефинишите како се проверава улазни учинак и на ком нивоу узорковања. Понуда такође треба да наведе власништво над алатима где је применљиво, трошкове узорка, количину поруџбине, основу времена испоруке, метод паковања и услове испоруке, уместо да те тачке оставља претпоставкама путем е-поште.

РФК контролна листа: дужина, геометрија ПЦБ-а, дифузор, ИП циљ, завршни поклопци, толеранције, количина, паковање, одредиште и потребна документација

• дужина:Одредите дужину сечења и потребну укупну дужину склопа у оквиру доступног опсега 600–2400 мм.
• ПЦБ геометрија:Причврстите ширину, дебљину, обрис, положај конектора, држаче компоненти и правац уметања.
• дифузор:Изаберите провидан или мат рачунар и опишите оптички изглед који вам је узорак потребан да бисте демонстрирали.
• ИП циљ:Наведите ИП20 или ИП65, ко изводи завршну монтажу и која готова конфигурација ће бити тестирана.
• Завршне капице:Дефинишите захтеве за завршетак, излаз кабла, конектор или пин, задржавање, заптивање и растерећење натезања.
• Толеранције:Означите критичне димензије за пристајање ПЦБ-а, захватање поклопца, монтажу, дужину и делове који се спајају.
• Количина:Наведите прототип, пилот и очекиване количине производње како би се могли упоредити путеви јавних и прилагођених калупа.
• Паковање:Идентификујте потребе за површинском заштитом, ограничења снопа, означавање и сва ограничења везана за руковање.
• Одредиште:Наведите земљу испоруке, град или луку, жељене услове испоруке и све захтеве за увозну документацију.
• Документација:Наведите цртеже, извештаје о инспекцији, материјалне записе, декларације, доказе о испитивању и документе за подношење сертификата који су потребни за одобрење.

Пошаљите тај пакет са својом ревизијом цртежа да затражите план узорка и производну понуду за26 мм двострано кућиште Т8 ЛЕД цеви.
