Кућиште ЛЕД Т8 цеви са 10 мм ПЦБ: Честа питања за купце из САД, провере уклапања и водич за набавку за 2026.

Кључни ставови за купце расвете из САД

ФразаЈЕ полуалуминијум/полупластична конструкција кућишта од цевиописује практичну архитектуру иза ове категорије производа: алуминијумска база 6063 носи ЛЕД плочу и помаже у управљању топлотом, док поликарбонатни дифузор чини видљиви оптички поклопац. Та подела је битна. Алуминијум даје ПЦБ-у стабилну површину за монтажу и предвидљиву механичку кичму; дифузор контролише изглед, пренос светлости и приступ плочи. То није само украсна шкољка.

За купце из САД прво питање није цена. То је компатибилност. ПЦБ од 10 мм је ужи од многих генеричких ЛЕД цевних плоча, а драјвер мора да стане унутар кућишта без притиска на дифузор или ометања крајњих капица. ЈЕ-28 је наведен са максималном висином драјвера од 12 мм, тако да ваше тело возача, ожичење, изолацију и детаље о растерећењу натезања треба проверавати заједно, а не одвојено.

Стандард ЈЕ-28 је ИП20. То га чини погодним за сушење унутрашњих светиљки и склопова цеви у стилу накнадне уградње, а не аутоматски за подручја прања или изложена тела. ЈЕ такође нуди водоотпорне стилове кућишта са цевима за апликације као што су осветљење биљака, расвета фрижидера и паркинг на отвореном, али их треба навести као одговарајућу водоотпорну конфигурацију. Почните саЈЕ ЛЕД Т8 кућиште цеви са 10мм ПЦБ-омспецификацију и затражите тачан цртеж пре него што одобрите производни налог.

Спецификације кућишта ЈЕ-28 ЛЕД Т8: димензије, материјали и опције конфигурације

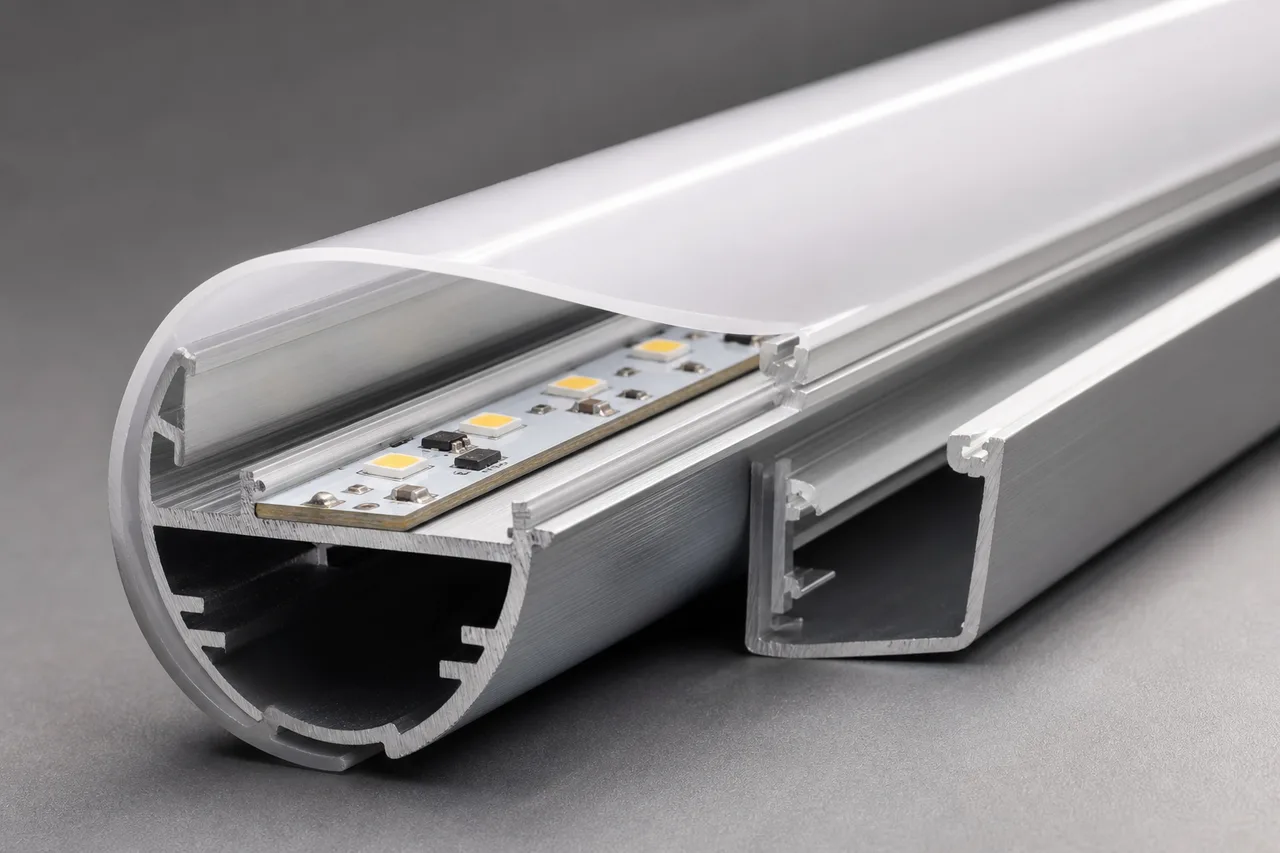

ЈЕ-28 је 26 мм Т8 кућиште направљено за величину ПЦБ плоче 10 к 1,2 мм. Та димензија је полазна тачка за машинску квалификацију. Плоча која је номинално широка 10 мм и даље може стварати проблеме ако се њена висина компоненте, лемни спојеви, постављање конектора или начин монтаже разликују од узорка који се користи током изградње кућишта.

Кућиште користи алуминијумску базу 6063 са опцијама дифузора од поликарбоната и пластичним завршним поклопцима. ЈЕ наводи унутрашњи распоред драјвера и максималну висину возача од 12 мм. Доступне дужине крећу се од 600 мм до 2400 мм, а доступне су и прилагођене дужине. Дужина, завршна обрада дифузора, стил крајњег поклопца и положај драјвера треба да се третирају као јединствена одлука о монтажи јер сваки утиче на инсталацију, дистрибуцију светлости и паковање.

Како квалификовати Т8 кућиште пре наручивања: ПЦБ, драјвер, дифузор и завршни поклопац

Кућиште може изгледати исправно на страници каталога и ипак покварити током склапања. Уобичајени узроци нису драматични: драјвер је неколико милиметара превисок, штампана плоча се савија испод дифузора, крајњи поклопац не држи цев безбедно или конектор не оставља места за унутрашњу кривину жице. Квалификујте комплетну монтажу, а не само екструзију алуминијума.

1. Потврдите обрис ПЦБ-а.Пошаљите ЈЕ стварни цртеж плоче, укључујући ширину од 10 мм, дебљину од 1,2 мм, рупе за монтажу, бакарне држаче, конекторе и највише компоненте. Немојте се ослањати само на номиналну величину плоче.
2. Проверите коверту возача.Упоредите максималну висину и ширину возача са ограничењем кућишта од 12 мм. Укључите терминале, термоскупљајуће, изолационе навлаке и излазе за жице у преглед зазора.
3. Проверите пристајање дифузора.Тестирајте изабрани поликарбонатни поклопац на захватање, нагиб, видљиве жаришне тачке и силу уклањања. Превише затегнут дифузор може оптеретити екструзију; онај који је превише лабав може да звецка током транспорта.
4. Прегледајте завршне поклопце и ожичење.Потврдите материјал поклопца, метод задржавања, пролаз жице, приступ конектору и да ли готова цев мора да испуњава одређени стандард за инсталацију или интерфејс за учвршћење корисника.
5. Одобрите готов узорак.Напајајте састављену цев, проверите понашање топлоте и изглед светлости, а затим тестирајте уметање у циљни уређај или копче. Забележите одобрене верзије компоненти пре него што наручите производну наруџбу.

Затражите цртеж екструзије и физички узорак када пројекат има мале размаке за причвршћење. Узорак такође открива проблеме паковања и руковања које цртежи не приказују. Дуге цеви могу стићи са траговима дифузора, оштећењем завршног поклопца или благим нагибом ако дизајн картона није усклађен са дужином испоруке. Оне су јефтине за поправку пре масовне производње и скупе за поправку након испоруке у САД.

Често постављана питања: Да ли је кућиште цеви ЈЕ-28 ЛЕД Т8 водоотпорно или је погодно за спољно осветљење и осветљење замрзивача?

Стандардна спецификација ЈЕ-28 коју испоручује ЈЕ је ИП20, тако да треба да се третира као кућиште за суву локацију. Та разлика је критична за купце који наводе осветљење биљака, расвету фрижидера, спољни паркинг или било коју инсталацију изложену кондензацији, прскању, прашини или променама температуре. ЈЕ наводи да нуди водоотпорне типове кућишта Т8 за посебне примене, али водоотпорна верзија мора бити идентификована и цитирана посебно.

Да ли ће штампана плоча од 10 мм и унутрашњи драјвер одговарати овом кућишту Т8 цеви?

Да, ЈЕ-28 је специфициран за штампану плочу димензија 10 к 1,2 мм и унутрашњи распоред драјвера, са максималном висином драјвера од 12 мм. То не значи да ће свака плоча од 10 мм и сваки унутрашњи драјвер стати. Највиша ЛЕД диода, кондензатор, конектор и залемљена жица на вашој плочи морају остати унутар доступног унутрашњег простора. Пошаљите ЈЕ ПЦБ датотеку и лист са подацима за драјвер на преглед, а затим проверите резултат са попуњеним узорком.

Како функционишу узорци, МОК, прилагођене дужине, алати и отпрема шпедитеру у САД?

ЈЕ наводи да може да обезбеди узорке, понуде, прилагођене дужине, ОЕМ/ОДМ екструзију и отпрему у шпедитерско складиште купца. Комерцијални детаљи зависе од изабраног профила, дифузора, завршних капица, статуса алата, количине, паковања и одредишног распореда. Затражите време испоруке узорка, МОК за производњу, наплату алата ако је потребан приватни калуп, толеранцију дужине реза, димензије картона и документе који се испоручују уз пошиљку. Ако ваш тим користи шпедитера из САД, наведите адресу складишта и захтеве за означавање терета пре него што се понуда заврши.

ЈЕ Донггуан Мануфацтуринг, ОЕМ/ОДМ екструзија и документација о готовим светиљкама

ЈЕ, формално Донггуан Јинен Лигхтинг Тецхнологи Цо., Лтд., производи екструдиране ЛЕД компоненте за осветљење у Донггуану, Кина. Његов асортиман укључује ЛЕД алуминијумске профиле, ЛЕД пластичне профиле, ПЦ цеви и дифузоре, Т5, Т6, Т8, Т10 и Т12 кућишта цеви, плус кућишта за три отпорна светла. Та ширина производа је корисна када пројекат промени величину или конструкцију након првог прототипа. Купац може да упореди полу-алуминијумско кућиште, пуну алуминијумску базу или другачији пречник цеви преко истог добављача уместо да поново покрене цео процес набавке.

ЈЕ подржава јавне калупе, приватне калупе, ОЕМ/ОДМ екструзију и прилагођене пројекте. Јавни извори калупа могу имати смисла за стандардну геометрију ЈЕ-28 када профил већ одговара вашим захтевима ПЦБ-а и дифузора. Приватни калуп постаје одбрањивији када вам је потребан нестандардни џеп за конекторе, другачија карактеристика монтаже, власнички завршни поклопац или ревидирани попречни пресек. Прави избор зависи од очекиваног обима и колико вам је потребна контрола над будућим снабдевањем.

За америчке увознике и фабрике осветљења, документација би требало да покрива више од фотографије производа. Затражите цртеж профила, опис материјала, опцију дифузора, толеранцију дужине, спецификацију крајњег поклопца, детаље паковања и електричне информације за завршену светиљку. Само кућиште није исто што и сертификована готова ЛЕД цев. Ако ваш купац, АХЈ, дистрибутер или спецификација пројекта захтевају одређене листе или документе о усклађености, идентификујте тај захтев пре него што се дизајн замрзне.

ЈЕ такође наводи да опслужује велетрговце, извођаче радова, фабрике расвете и купце прилагођених пројеката. То чини добављача погодним и за куповину компоненти и за развој цеви приватне марке, под условом да је комерцијални обим јасно написан. Ставите одобрени цртеж, узорке фотографија, број ревизије и избор материјала у документацију за куповину. Спречава познати проблем у екструзијском извору: заменска серија која је димензионално блиска, али заправо није заменљива.
